E-Z-Jet
Daten zu
E-Z-Jet
Im Jahre 2008 entstand der erste Prototyp des heutigen Spülbohrsystems «E-Z-Jet». E-Z steht für «easy», also «Leichtgewicht». Das System wurde laufend weiter entwickelt, CE-zertifiziert und präsentiert sich heute als das kleinste, leichteste, aber leistungsfähigste HDD Spülbohrsystem seiner Klasse. Mit dem E-Z-Jet bohren sie in Geologien in welchem das Mini Twinny Richtpresssystem ansteht.
Es wurden Bohrlängen bis über 100 Meter und Aufweitungen bis Ø350mm realisiert. (Geologie abhängig)

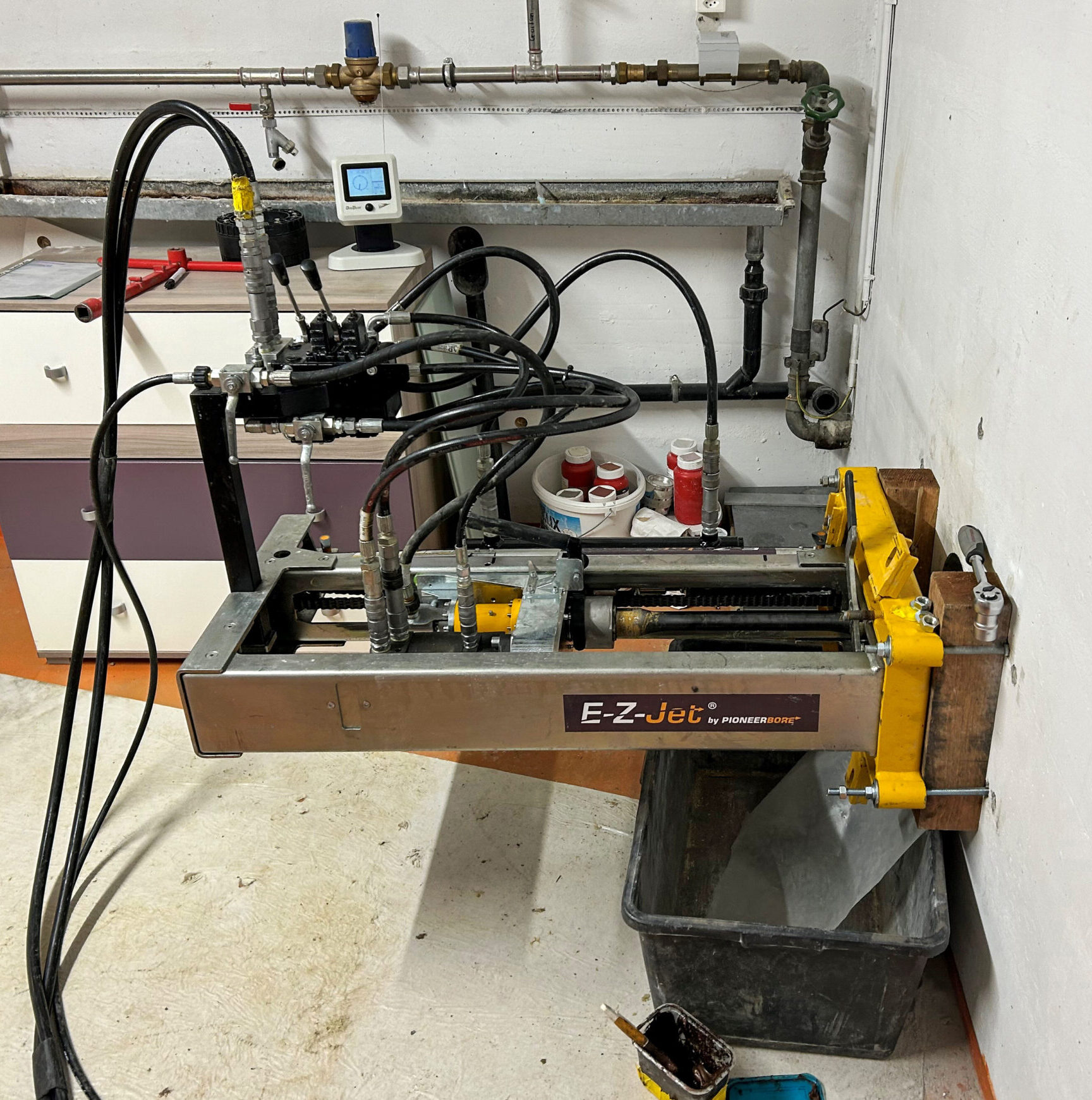

Die Rahmenabmasse sind bei Mini Twinny und E-Z-Jet dieselben; beide Systeme sind in denselben Wandflansch montierbar.
Abmessungen
|
Länge |
|
|
ausziehbarer Rahmen |
1100 mm |
|
Beite |
510 mm |
|
Höhe |
780 mm |
|
Rahmengewicht |
81.5 kg |
|
Zylindergewicht |
25.9 kg |
|
Steuereinheitgewicht |
25.0 kg |
|
Totalgewicht |
142.5 kg |
Leistungsdaten
|
Bohrlängen |
bis 50.0 m |
|
Aufweitungen |
bis 200 mm |
|
Biegeradius |
20 m |
Auch in felsiger Geologie (Sandstein, Mergel, etc.) einsetzbar.
Antrieb
Individuell mit Kleinbagger oder mobiler Hydraulikstation.
|
Ideale Energiequelle |
190 bar bei 40 l / min |
Betriebsdaten
|
Max. Drehmoment |
bei 190 bar 970 Nm |
|
Vorschub- / Rückzugskraft |
bei 190 bar 3.2 t |
Bohrspülung
|
Wasser ab Netz (Einfache Geologien). |
|
E-Z-Mix Bentonit/Polymere Mischanlage |
Funktionsprinzip einer Spülbohrung
Pilotbohrung gesteuert mit Radius von Keller zur Grube.
Aufweitung mit Rohreinzug von der Grube in den Keller.
Rohreinzug
Interessiert? Gerne beraten wir Sie unverbindlich.
Präzision und Know-How

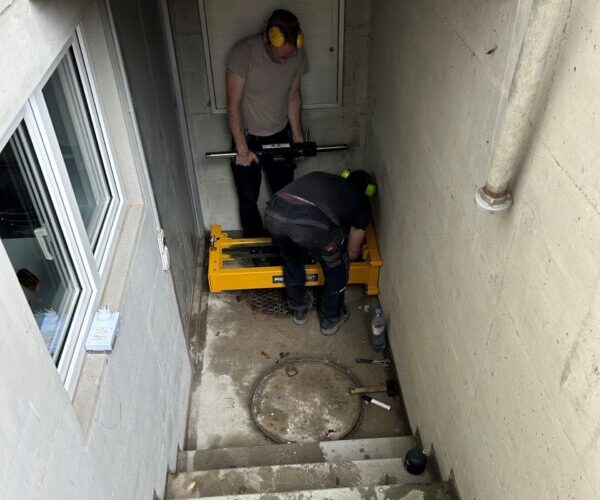

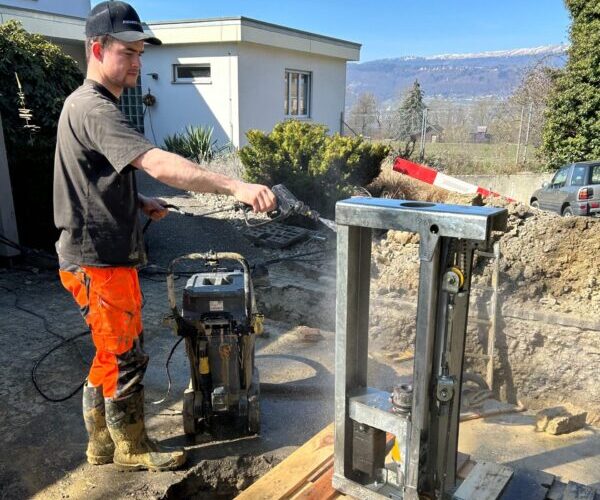

Baustellen-Impressionen
